RFID废弃物运输处理监管系统解决方案

时间: 2015-10-14 16:14

摘要:随着我国经济技术快速发展与百姓生活水平的提高,废弃物处理量日益增加,若不及时、有效地进行处理,长期掩埋地下对环境以及水资源会造成非常大的污染。目前,我国的各大城市均有专属废弃物处置单位来处理,但是在运输中会出现工作漏洞。废弃物在从产生单位运往处理单位的过程中,由于各种因素会出现遗失、外流等情况,如不被发现,遗失废弃物会造成环境污染甚至危害人体健康,如何避免危险废弃物在运输过程中出现类似情况,其监督工作更变得尤为重要。

关键词:rfid标签[94篇] 运输监管系统[0篇]

第一部分 前言

第一节 系统概述

随着我国经济技术快速发展与百姓生活水平的提高,废弃物处理量日益增加,若不及时、有效地进行处理,长期掩埋地下对环境以及水资源会造成非常大的污染。目前,我国的各大城市均有专属废弃物处置单位来处理,但是在运输中会出现工作漏洞。废弃物在从产生单位运往处理单位的过程中,由于各种因素会出现遗失、外流等情况,如不被发现,遗失废弃物会造成环境污染甚至危害人体健康,如何避免危险废弃物在运输过程中出现类似情况,其监督工作更变得尤为重要。

针对上述情况,沈阳凯泰科技有限公司设计了废弃物运输监管系统解决方案。该方案采用物联网技术,通过对废弃物的标识跟踪,实现对污泥运输和处理的监管。

第二节 对用户的理解

方案通过计算机、互联网、无线通讯技术以及RFID硬件设备系统结合,使用RFID自动识别技术、视频采集、移动手持数据终端技术构建综合管理信息平台,实现对运输污泥信息的一点录入、全程共享,提供全程、数据的跟踪查询。这样,相关部门便可对污泥的运输过程进行监督管理,从而全面保障污泥在运输过程中的安全性,同时为各级管理者提供真实、有效、及时的信息数据,确保管理的万无一失。

对废弃物产生单位点对点的信息校准,通过手持机、电子标签以及摄像头等硬件设备来实施监控废弃物从运输到处理的运作流程,达到防止废弃物遗失在外造成的损失与危害。

第二部分 系统设计

第一节 系统设计思路

在整个废弃物品运输过监管中,以车辆为单位进行数据采集和处理。其中每台车辆绑定一台手持机,由手持机来完成整个运输过程的跟踪及监控等工作。手持机在采集数据的同时,还可以防止作弊作假等事件的发生。如发生异常,监管部门可根手持机采集的相关数据追查相应责任人的责任。

为了防止手持机绑定不同的车辆,车中将安装电子标签一枚,每一次手持机启动需要读一次车中的电子标签才可以授权手持机进行操作。考虑到使用群体的多样性,手持机软件的设计倾向于简单易用,大部分操作只需按一个读卡按键即可实现。

相关部门监管数据方式也不仅仅是单一的方式,就因为考虑到了实际运用当中可能遇到的问题。如网络费用过高、产品性价比、使用方便等因素。同时手持机和电脑软件设计中也预留了将来的升级和扩展功能可行性“

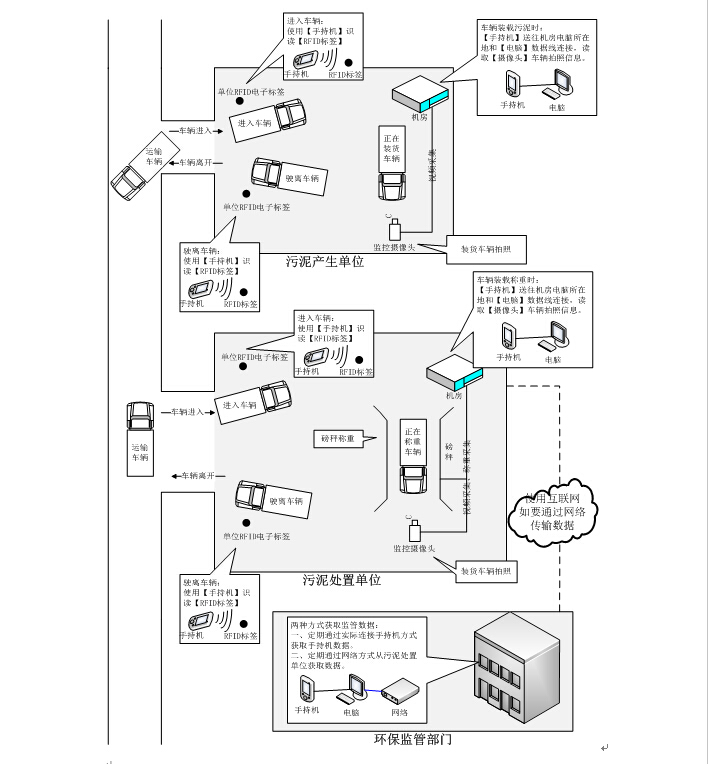

第二节 系统设计拓扑图

第三节 运输过程操作流程图

(以上为手持机端使用流程)

第四节 系统流程说明

废弃物运输中流程:

1. 废物运输人员,打开手持机以后,软件将自动启动并进入验证手持机绑定车辆信息的界面。运输人员将手持机对着车辆中的电子标签读卡操作,即可启动手持机程序。

2. 手持机程序启动以后,放置在车中。

3. 车辆前往废物产生单位。

4. 到达废物产生单位以后,将手持机放在指定位置读取单位RFID电子标签,并送到单位PC机所在位置。

5. 通过USB连接线,将手持机连接到废物产生单位PC。读取PC电脑通过摄像机采集的车辆照片信息。

6. 车辆装废弃物完毕以后,前往PC所在地,拿取手持机离开废物处理单位,前往回购单位。

7. 离开前可以再进行一次读卡操作,也可忽略(如果强制操作可以管理更严谨,考虑到效率可以忽略离开读卡操作)

8. 前往污泥回购单位。

9. 达到污泥回购单位,

10. 人员用手持机读取回购单位RFID电子标签,以表示到达污泥回购单位。

11. 人员把手持机送到污泥回购单位PC位置,连接电脑。

12. 在污泥回购单位进行车辆称重等到操作的同时,污泥回购单位电脑进行称重数据采集和车辆拍照,并把数据采发送到手持机当中。

13. 离开污泥回购单位前,可以进行一次读卡操作。(可选操作)

14. 车辆离开污泥回购单位。

15. 循环。

环保监管部门数据监控流程:

1. 数据采集:

通过手持机直连方式,采集手持机数据。

通过回购单位网络发送,因数据加密污泥回购单位无法查看数据。

2. 数据处理:

生成相关报表。

3. 单位RFID电子标签、车辆RFID标签发放。

4. 手持机相关数据更新

如要RFID电子标签和单位名称进行关联时进行,尽量做到无更新对整个系统无影响。

5. 数据导出和备份

第五节 系统组成

整个系统中软件由四部分组成,手持机软件、监管部门电脑软件、污泥产生单位软件、污泥回购单位软件。系统主要硬件有手持机、电脑、车辆拍照摄像机、摄像机采集卡、磅秤等,其中相关单位以有磅秤和电脑设备。

硬件配备情况如下:

车辆配备

1. 一台手持机。

2. 一个RFID标签。(用于车和手持机绑定)

污泥产生单位

1. 一个RFID标签,或者多个RFID标签,根据需求方式可变。

2. 车辆拍照摄像机和采集卡。

3. 电脑(单位已配备)。

污泥处置单位

1. 一个或者多个RFID标签,根据需求方式可变。

2. 车辆拍照摄像机和采集卡。

3. 电脑(单位已配备)。

4. 磅秤(单位已配备)。

5. 网络环境(当通过网络传输数据)。

监管单位

1. 电脑(单位已配备)。

2. 网络环境(当通过网络传输局)。

第六节 可拓展功能

GPS定位功能:

需要手持机需要GPS模块,软件需要编写GPS相关功能。可以在读写RFID电子标签、连接电脑、路线中进行记录等操作。(涉及费用可能较高)

网络实时监控功能:

需要每个单位都需要有互联网支持,以及需要独立的数据服务器。(涉及费用可能较高)

高安全数据加密:

需要每个单位配备大型读卡器,对并相应每个读写设备进行加密。(设计费用较高)

作者:沈阳凯泰科技有限公司 来源:RFID世界网
